لماذا نختار مغناطيسات النيوديميوم القرصية السميكة للتجميعات المدمجة؟
في العديد من التجميعات المغناطيسية، لا يُعدّ زيادة قطر المغناطيس أمراً عملياً دائماً. فالمحركات، وأجهزة الاستشعار، وأجهزة تحديد المواقع، والمكونات الميكانيكية الصغيرة غالباً ما تكون لها مساحة تركيب ثابتة، مما يعني أن المهندسين بحاجة إلى الحصول على أداء مغناطيسي مناسب ضمن مساحة محدودة.
وهنا تبرز فائدة المغناطيس القرصي السميك المصنوع من النيوديميوم.

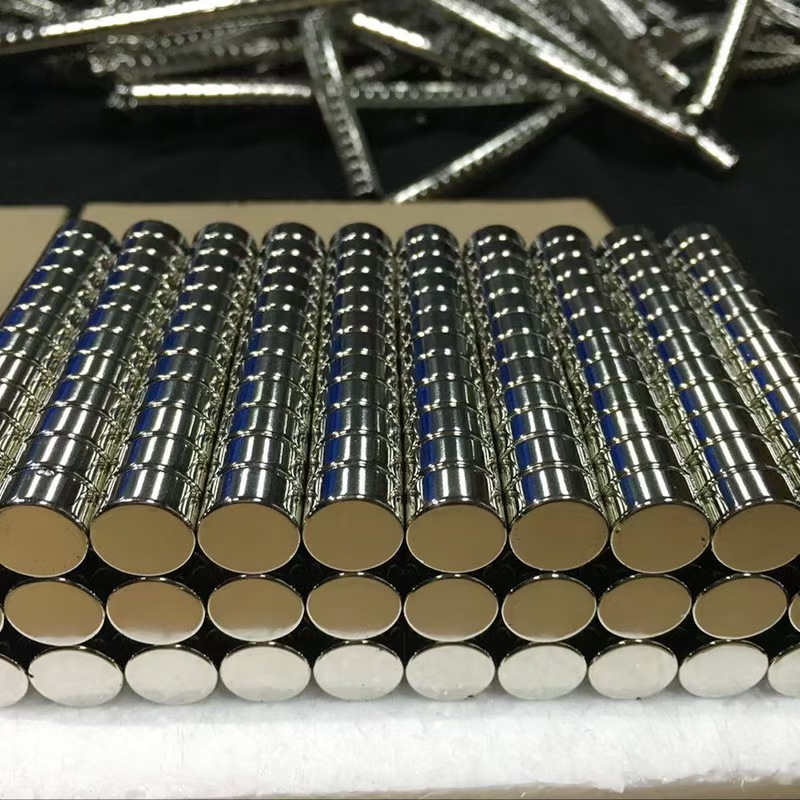

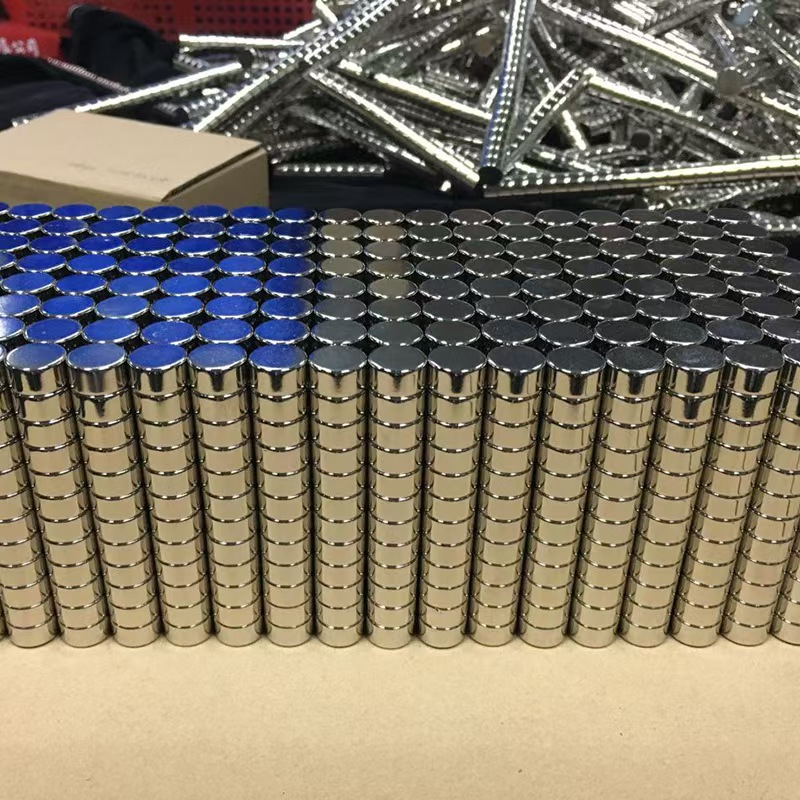

بالمقارنة مع المغناطيس القرصي الرقيق التقليدي، يحتوي المغناطيس الدائري الأكثر سمكًا على كمية أكبر من المادة المغناطيسية دون زيادة ملحوظة في قطره. وبناءً على النسبة بين القطر والسمك، يمكن وصف المنتج نفسه أيضًا بأنه مغناطيس أسطواني من النيوديميوم أو مغناطيس أسطواني قصير من النيوديميوم والحديد والبورون.
كمية أكبر من المواد المغناطيسية في قطر صغير
أحد الأسباب الشائعة لاختيار تصميم القرص السميك هو محدودية المساحة.
على سبيل المثال، توفر أبعاد مثل 10×5 مم، و15×5 مم، و20×5 مم، و20×10 مم، تركيبات مختلفة من القطر والحجم المغناطيسي. وبدلاً من مجرد زيادة القطر الخارجي، يمكن للمصممين تعديل السماكة لتتناسب مع عمق التركيب المتاح.
وهذا يجعل المغناطيسات الدائرية السميكة مناسبة للثقوب الغائرة، والهياكل، والمكونات الدوارة، والتجميعات المغناطيسية المدمجة.
مع ذلك، لا يعني استخدام مغناطيس أكثر سمكًا بالضرورة أنه سيوفر القوة المطلوبة بدقة. كما يتأثر الأداء المغناطيسي الفعلي بفجوة الهواء، ونوع الفولاذ المستخدم في التوصيل، ودرجة المغناطيس، واتجاه التمغنط، والدائرة المغناطيسية ككل.
يُعدّ N52 خيارًا، وليس الحل الوحيد.
بالنسبة للتطبيقات المدمجة ذات المتطلبات المغناطيسية العالية، غالبًا ما يتم النظر في مغناطيس قرص النيوديميوم السميك N52 لأن N52 يوفر منتج طاقة مغناطيسية عالي.
لكن N52 ليس ضرورياً لكل مشروع.
قد توفر المغناطيسات من فئات N35 وN42 وN45 وN48 وN50 توازناً أفضل بين الأداء ودرجة حرارة التشغيل والتكلفة في بعض التطبيقات. كما قد تكون المغناطيسات من فئات M أو H أو ش ذات درجات الحرارة الأعلى أكثر ملاءمةً عندما يعمل المغناطيس بالقرب من المحركات أو الملفات أو غيرها من المكونات المولدة للحرارة.
لهذا السبب، ينبغي اختيار درجة المغناطيس جنبًا إلى جنب مع أبعاد المغناطيس وظروف التشغيل الفعلية بدلاً من التعامل معها كمواصفة مستقلة.
تُعد الأبعاد مهمة في تجميعات الشركات المصنعة الأصلية
بالنسبة لمشروع تصنيع المعدات الأصلية، غالبًا ما يكمن الفرق بين المغناطيس القياسي ومغناطيس النيوديميوم ذي الحجم المخصص في التفاصيل البُعدية الصغيرة.
يمكن أن يؤثر القطر والسماكة ومعالجة الحواف والتفاوت بشكل مباشر على ما يلي:
تم إنجاز التجميع
دقة تحديد المواقع
سمك المادة اللاصقة
التداخل الميكانيكي
إمكانية التكرار أثناء الإنتاج الضخم
بالنسبة للتجميعات الدقيقة، يجب بالتالي تأكيد الأبعاد النهائية وفقًا للرسم بدلاً من الاعتماد فقط على الحجم الاسمي في الكتالوج.
يمكن أن تشمل التخصيصات النموذجية القطر، والسمك، والتفاوتات الأبعاد، والشطف، والطلاء، واتجاه المغنطة.
يجب أن يتناسب الطلاء مع بيئة العمل
معظم المغناطيسات الدائرية من نوع NdFeB المستخدمة في البيئات الصناعية العامة مزودة بطبقة طلاء من النيكل والنحاس والنيكل.
يوفر سطح النيكل لمسة نهائية معدنية نظيفة وحماية أساسية من التآكل، ولكنه ليس الخيار الوحيد.
يمكن اختيار الطلاءات المصنوعة من الزنك والإيبوكسي وغيرها بناءً على الرطوبة، ومستوى التآكل، وظروف التجميع. في التطبيقات التي قد يتعرض فيها المغناطيس للرطوبة أو البيئات القاسية، ينبغي مراعاة اختيار الطلاء في المراحل الأولى من التصميم، وليس بعد تحديد أبعاد المغناطيس.
التمغنط جزء من التصميم
يستخدم التمغنط المحوري بشكل شائع لمغناطيس قرص النيوديميوم السميك، حيث يقع القطب الشمالي والجنوبي على الوجهين الدائريين المسطحين.
يُعد هذا التكوين مناسبًا للعديد من تطبيقات التثبيت والاستشعار والتجميع.
بالنسبة للتصاميم الأكثر تخصصًا، يجب التأكد من متطلبات المغنطة مع المكونات المحيطة. قد لا يعمل المغناطيس ذو الأبعاد الصحيحة ولكن باتجاه قطب خاطئ بشكل صحيح في التجميع النهائي.
أين تُستخدم المغناطيسات القرصية السميكة؟
يمكن العثور على مغناطيسات NdFeB ذات الأقراص السميكة والأسطوانات القصيرة في مجموعة واسعة من المنتجات الصناعية، بما في ذلك:
المحركات ومجموعات الدوار
أجهزة الاستشعار والمشفرات
اقترانات مغناطيسية
الأتمتة الصناعية
أجهزة تحديد المواقع
حوامل مغناطيسية
المكونات الإلكترونية
مكبرات الصوت والمعدات الصوتية
أدوات دقيقة
تجميعات مغناطيسية مخصصة
في هذه التطبيقات، نادراً ما يتم اختيار المغناطيس بناءً على جودته فقط. يتطلب التصميم النهائي عادةً تحقيق توازن بين الحجم والأداء المغناطيسي ومقاومة الحرارة والطلاء وبنية التجميع.
تطوير مخصص للمشاريع غير القياسية
العديد من المغناطيسات القرصية السميكة المستخدمة في المعدات الصناعية ليست منتجات قياسية مدرجة في الكتالوج.
بالنسبة للمغناطيس النيوديميوم السميك المصمم حسب الطلب، يحتاج المصنعون عادةً إلى المعلومات التالية قبل تأكيد الإنتاج:
القطر × السماكة · الدرجة · الطلاء · المغنطة · التفاوت · درجة حرارة التشغيل · الكمية · التطبيق
إذا لم يتم تحديد الدرجة المغناطيسية المطلوبة بعد، فإن تقديم معلومات حول التطبيق الفعلي يمكن أن يكون أكثر فائدة من مجرد طلب أعلى درجة متاحة.
بالنسبة لإنتاج المعدات الأصلية المتكرر، تساعد الرسومات أو العينات المعتمدة أيضًا في الحفاظ على التناسق بين النماذج الأولية ودفعات الإنتاج اللاحقة.
خاتمة
إن المغناطيس القرصي السميك المصنوع من النيوديميوم ليس مجرد نسخة أقوى من المغناطيس القرصي الرقيق. تكمن ميزته الرئيسية في القدرة على تعديل الحجم المغناطيسي والنسب الميكانيكية ضمن بنية دائرية مدمجة.
بالنسبة للمشاريع الصناعية، ينبغي تحديد الحل الأنسب من خلال مراعاة حجم المغناطيس، ونوع NdFeB، ودرجة حرارة التشغيل، والطلاء، والمغنطة، وظروف التجميع معًا.
بالنسبة للتطبيقات غير القياسية، عادة ما تكون الأبعاد المخصصة بناءً على التجميع النهائي أكثر موثوقية من اختيار مغناطيس من قائمة الأحجام القياسية فقط.
